Восстановление компрессора Atlas Copco для Казанской ТЭЦ-1: ООО «Глобалтехэкспорт» успешно реализовало сложный проект реинжиниринга

Реализация проекта обеспечила надежную работу резервного оборудования стратегически важной теплоэлектроцентрали.

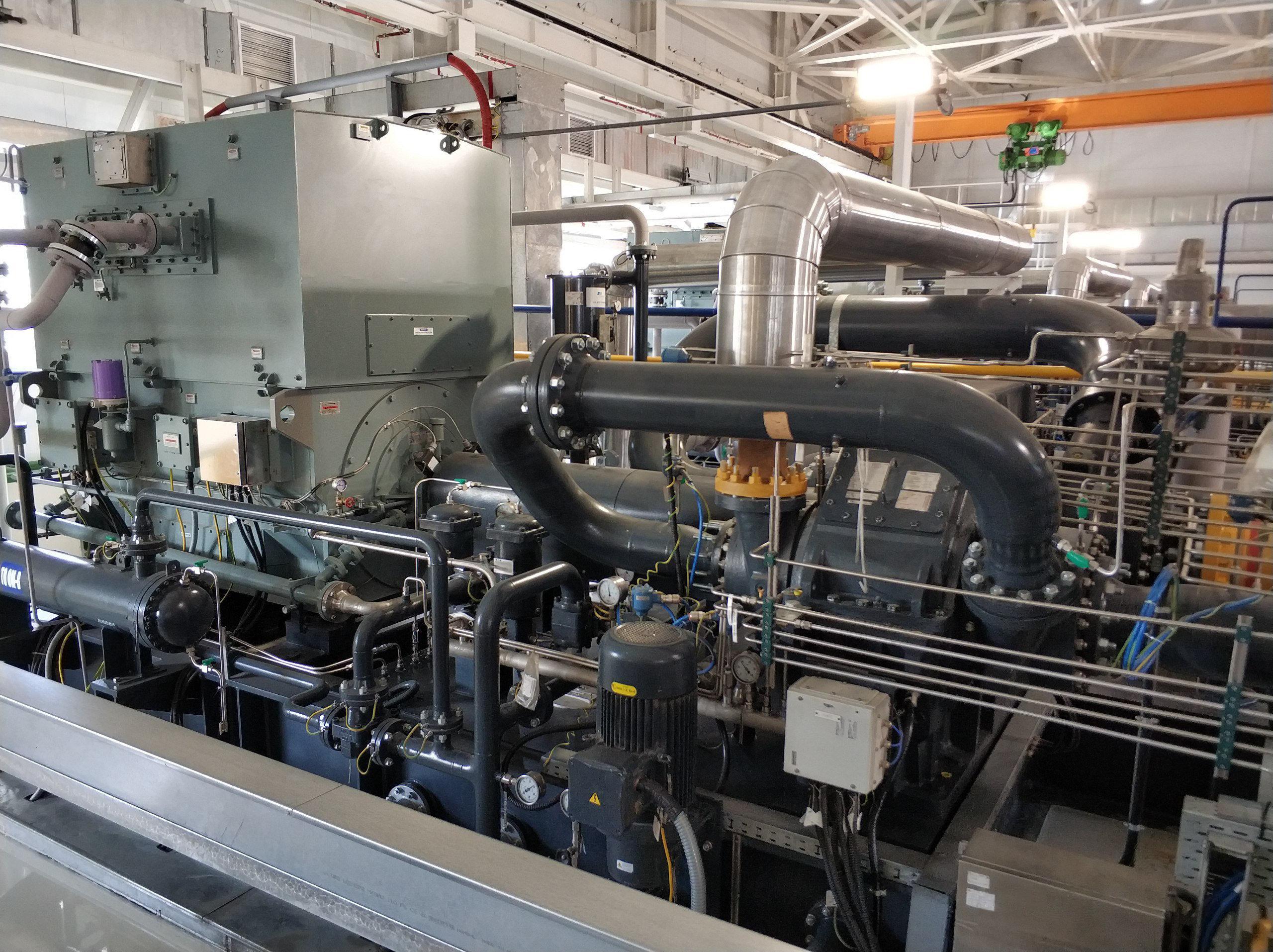

В 2024 году специалисты ООО «Глобалтехэкспорт» выполнили комплексный восстановительный ремонт центробежного компрессора Atlas Copco GT032T4D1 для филиала АО «Татэнерго» — Казанской ТЭЦ-1.
Данный проект был направлен на восстановление работоспособности одного из трех работающих компрессоров с целью обеспечения бесперебойной генерации электроэнергии и тепла для центральной и южной частей г. Казань.

Вызов: Серьезные повреждения и необходимость реинжиниринга

Причиной для проведения работ послужила серьезная аварийная ситуация: в проточную часть компрессора во время эксплуатации попали посторонние предметы. Это привело к нестабильной работе оборудования, значительному падению его производительности и высокому риску износа узлов.

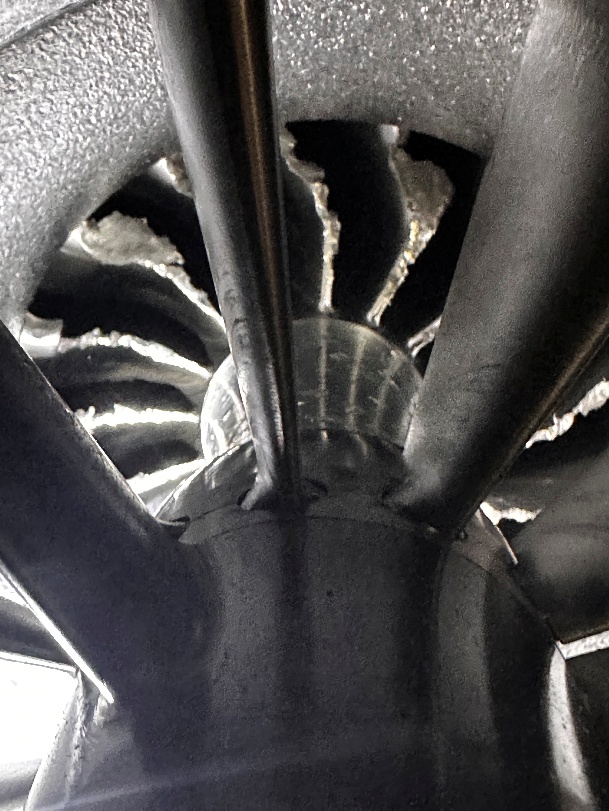

После полной разборки оборудования и дефектации, нашими инженерами был выявлен масштаб повреждений: рабочее колесо первой ступени получило необратимые разрушения, а элементы последующих ступеней имели значительные повреждения. Традиционный ремонт был невозможен, поэтому совместно с Заказчиком было принято стратегическое решение о проведении реинжиниринга рабочего колеса центробежного компрессора Atlas Copco GT032T4D1 с последующим изготовлением новых запчастей и восстановления поврежденных.

Комплексное решение: от 3D-модели до испытаний под нагрузкой

ООО «Глобалтехэкспорт» реализовало проект «под ключ», который включал в себя уникальный для рынка сервисного обслуживания спектр работ:

1.     Полный цикл реинжиниринга рабочего колеса 1-й ступени:

• Проведено 3D-сканирование деталей проточной части и эскизирование.

• Выполнен инженерный расчет аэродинамики нового колеса.

• Разработана конструкторская документация и рабочие чертежи.

• Проведена технологическая проработка и написаны программы для 5-координатного станка с ЧПУ.

• Изготовлен новый импеллер (рабочее колесо) с зубчатым зацеплением Hirth.

• Проведены разгонные испытания для подтверждения прочности и надежности.

2.     Восстановительный ремонт других деталей и узлов:

• Восстановление импеллеров 2, 3 и 4-й ступеней с очисткой поврежденных кромок.

• Балансировка роторов в сборе.

• Очистка, правка диффузоров и исправление повреждений входного направляющего аппарата (ВНА).

• Восстановительный ремонт сухих газодинамических уплотнений «John Crane» и щелевых барьерных уплотнений «Eagle Burgmann».

3.     Финальная сборка и пусконаладочные работы:

• Сборка компрессорной установки.

• Пусконаладочные работы, проверка и настройка контуров регулирования.

• Проведение помпажных тестов, настройка системы обнаружения помпажа и антипомпажной защиты.

• Настройка клапанов и проведение испытаний под нагрузкой.

Результат

В результате успешно проведенных работ функциональность компрессорной установки Atlas Copco GT032T4D1 была полностью восстановлена. Оборудование было введено в эксплуатацию и на данный момент функционирует в штатном режиме без каких-либо замечаний. Стоит отметить, что все работы проводились без остановки рабочего оборудования ТЭЦ.

Значение проекта

Данный проект подтвердил экспертизу ООО «Глобалтехэкспорт» в области решения нестандартных задач по восстановлению сложного технологического оборудования. Умение проводить полный цикл реинжиниринга критически важных компонентов позволяет компании предлагать клиентам эффективные решения даже в самых сложных ситуациях.

Надежная работа Казанской ТЭЦ-1 имеет ключевое значение для жизнеобеспечения города, так как станция является источником тепла для центральной и южной частей Казани, а также обеспечивает паром крупные промышленные предприятия Южного промышленного района, такие как КЗСК, АО «КВАРТ» и «Нэфис Косметикс».

Справка о Казанской ТЭЦ-1

Казанская ТЭЦ-1 расположена в Приволжском районе Казани на берегу озера Средний Кабан. Входит в состав АО «Татэнерго». Является стратегически важным объектом энергетики Татарстана, обеспечивающим теплом и паром значительную часть городской инфраструктуры и промышленности.
