Cтанции сжатого воздуха и азота

10 реализованных проектов

Проектирование, производство и поставка

Компания ООО «Глобалтехэкспорт» предлагает готовые решения для промышленных предприятий: автоматические станции сжатого воздуха и азота полной заводской готовности.

Оборудование монтируется в транспортабельном блок-боксе со всеми инженерными системами. Это позволяет быстро ввести станцию в эксплуатацию на любом объекте без возведения капитальных строений.

Мы поставляем станции, которые работают в полностью автоматическом режиме. Вам не требуется постоянное присутствие персонала. Система сама поддерживает заданные параметры, а удаленный контроль через современные протоколы связи позволяет интегрировать станцию в вашу общую систему управления предприятием.
Наши станции сжатого воздуха и азота — это оптимальное соотношение цены, надежности и производительности.

Почему выбирают блочно-модульные станции?

Объект не требует разрешения на строительство

Станция в блок-боксе не является объектом капитального строительства. Вам не нужно получать разрешительную документацию, что экономит месяцы согласований.

Полная заводская готовность

Система поставляется полностью смонтированной, испытанной и настроенной. Для запуска достаточно: ровного бетонного основания, подключения к сети 380В и соединения выходных трубопроводов с потребителем. Пусконаладочные работы занимают не больше 5 дней.

Автономность и интеллектуальное управление

Станция оборудована локальной системой автоматики (на базе современных отечественных контроллеров REGUL, ОВЕН и др.), которая обеспечивает:

поддержание чистоты азота
безопасную работу
передачу данных на верхний уровень

Надежность в любых условиях

Блок-бокс имеет утепление (до 200 мм), антикоррозийное покрытие (срок службы до 40 лет), в некоторых случаях алюминиевые полы, системы отопления, приточно-вытяжной вентиляции, освещения и пожаротушения. Станция выдерживает транспортировку, хранение и работу в суровом климате.

Чистота воздуха и азота

на выходе станции — сверхчистый воздух (класс 0-1-0 ISO 8573.1) и азот высокой чистоты (до 99,9%, точка росы -50°C)

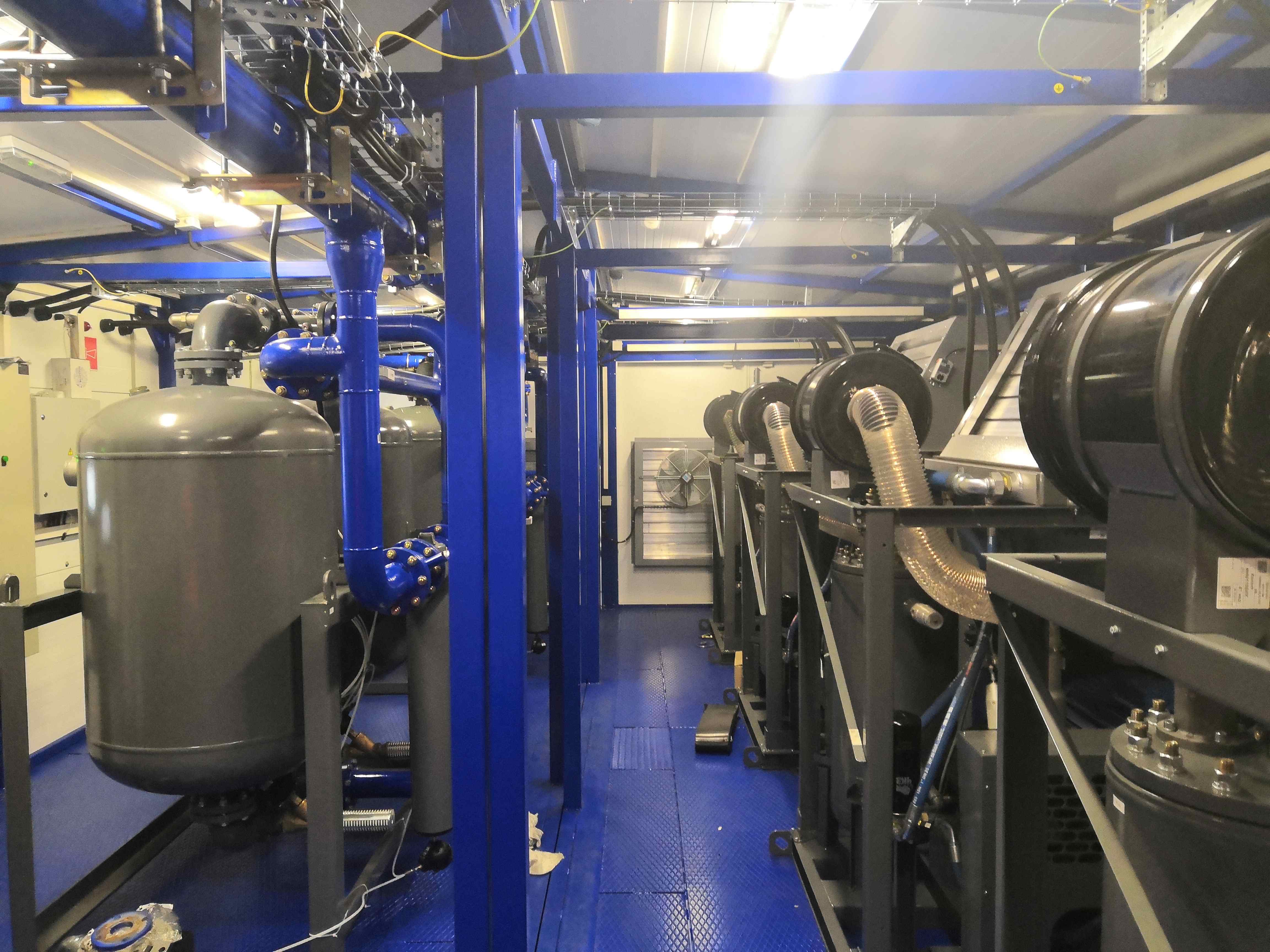

Проект под ключ:

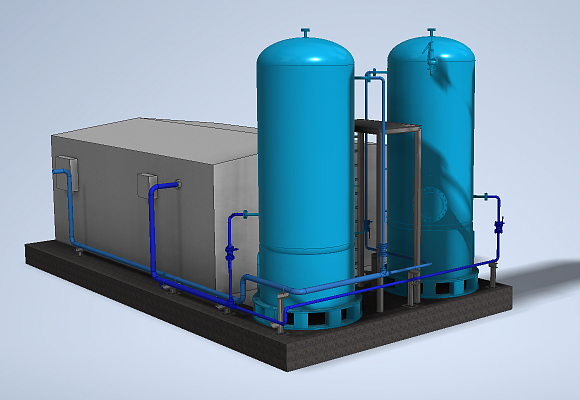

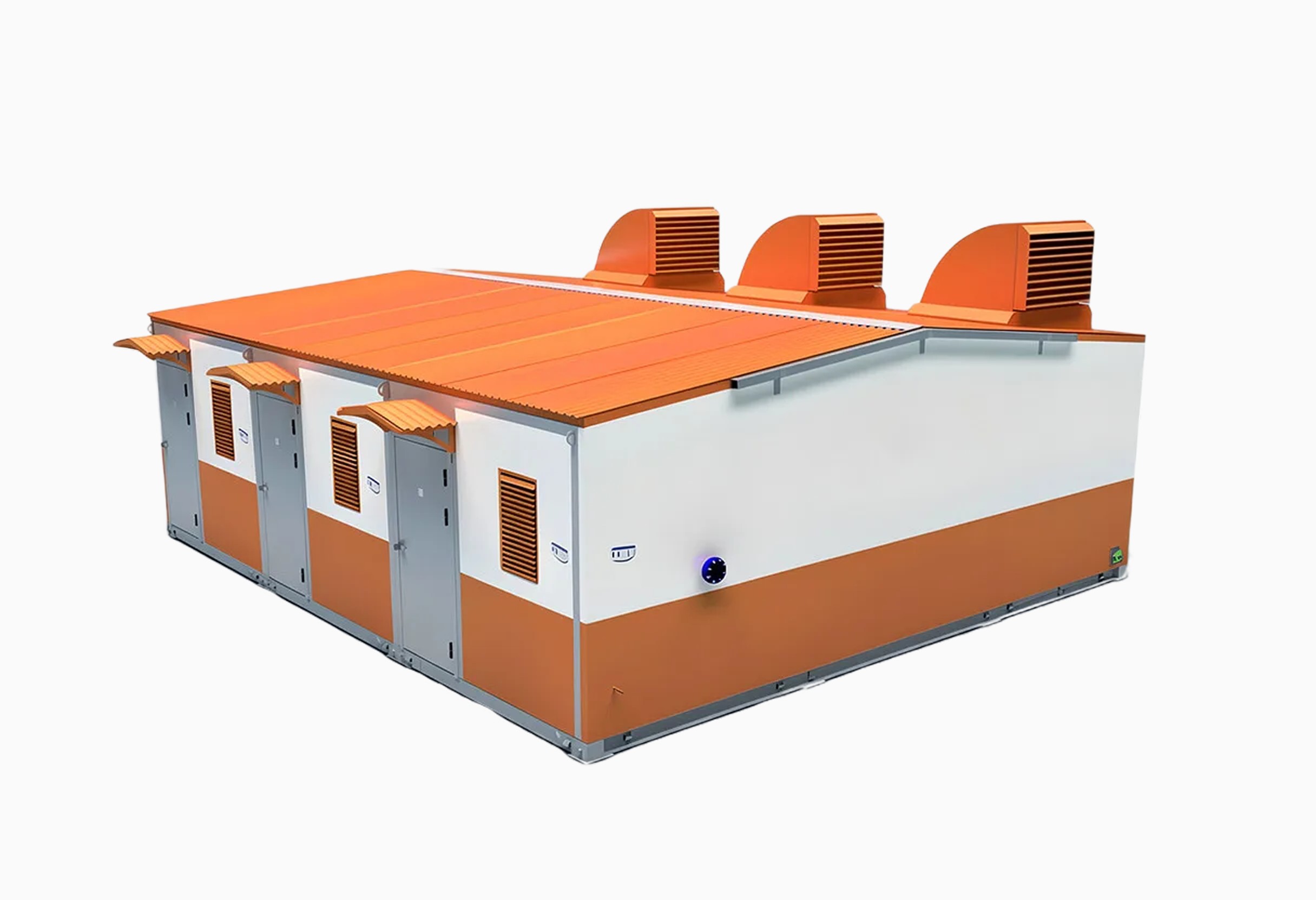

Проектирование – разрабатываем технологические схемы, 3D-модель блок-бокса под ваши задачи
Изготовление – производим сборку и комплексные испытания на собственном производстве
Доставка – отгружаем модуль авто- или ж/д транспортом (строповочные проушины в комплекте)

Пусконаладка – инженеры подключают станцию, настраивают автоматику и обучают ваш персонал
Сервис – обеспечиваем гарантийное и послегарантийное обслуживание на территории заказчика.

Технические характеристики

95 - 99,9999 %

Чистота азота

0,7 - 500 м³/ч

Производительность

5 - 15 бар

OДавление на выходе

до -70 °С

Точка росы сжатого азота

Примеры

Реализованные проекты в России

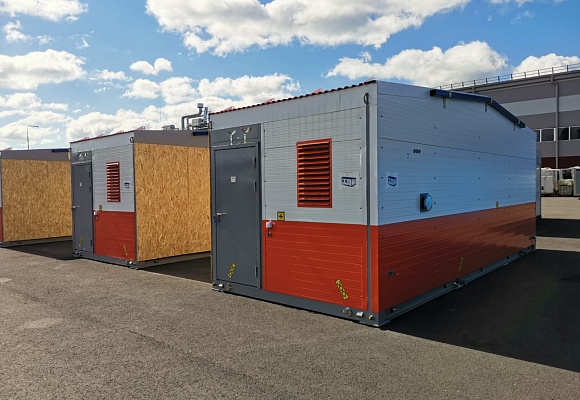

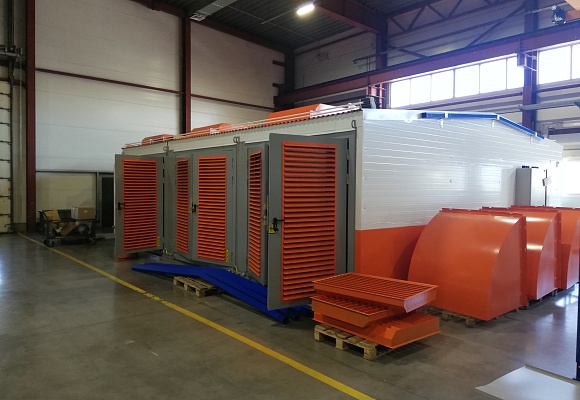

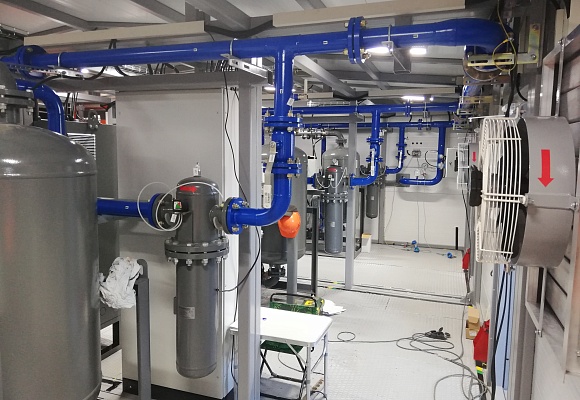

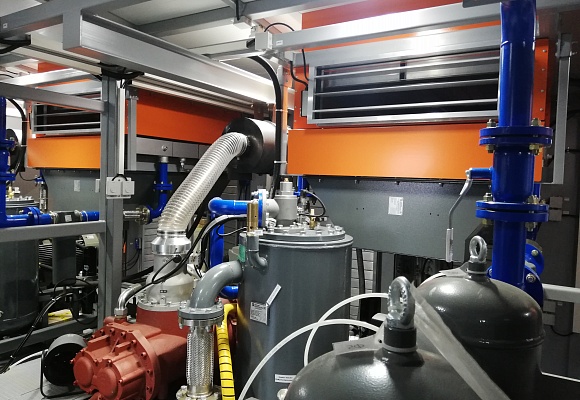

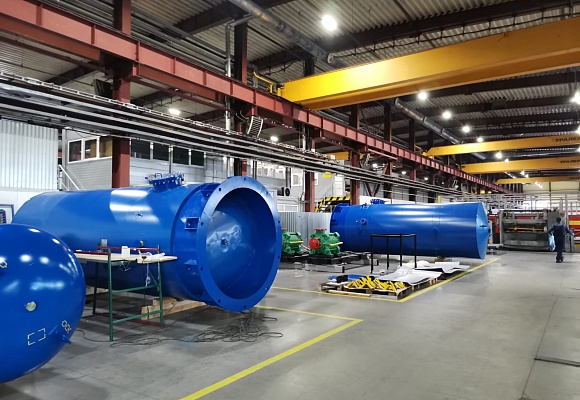

АО «УК «ГидроОГК» — Хабаровская ТЭЦ-4

2022

Россия, Хабаровск

Блочно-модульная компрессорная станция сжатого воздуха.

Параметры:

Среда — воздух;
Давление на выходе — 1,0 МПа (и);
Суммарный расход — 2712 Нм³/ч;
Точка росы — минус 40 ^oС;
Класс чистоты сжатого воздуха по ГОСТ Р ИСО 8573-1-2016 — 1.2.1.

Состав оборудования:

Блок-контейнер компрессорный 9000х7500х3030 — 1 шт.;
Компрессорная установка ДЭН-160 — 3 шт.;
Осушитель — 3 шт.;
Фильтры и сепараторы — 3 компл.;
Трубопроводная и кабельная обвязка внутри блок-контейнера;
Шкафы САУ и НКУ 0,4 кВ — 1 компл.;
Воздухосборник вертикальный с теплоизоляцией, объем 16 м³ — 2 шт.

Россия, Хабаровск

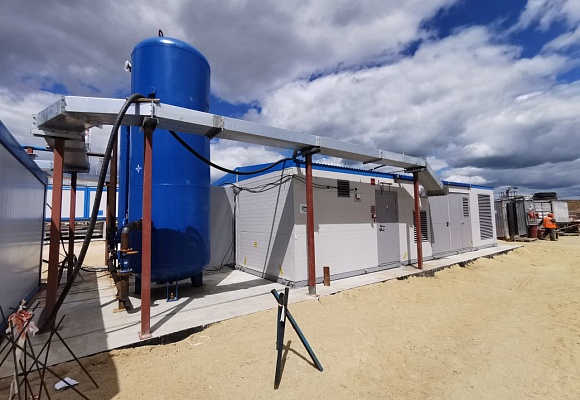

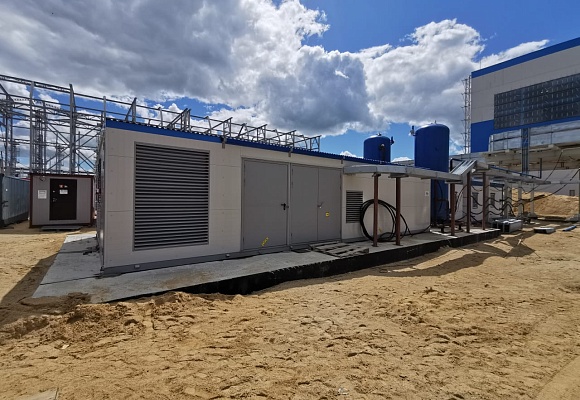

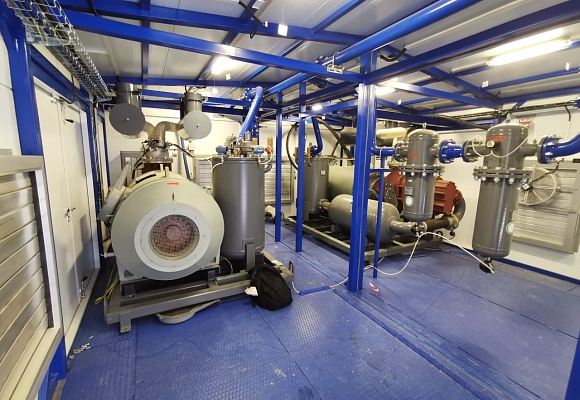

ПАО «ОГК-2» — Свободненская ТЭС

2021

Россия, Амурская область, Свободный

Блочно-модульная компрессорная станция сжатого воздуха.

Параметры:

Среда — воздух;
Давление на выходе — 1,0 МПа (и);
Суммарный расход — 2580 Нм³/ч;
Кол-во компрессоров — 2 шт.;
Мощность электродвигателя — 400 кВт.

Состав оборудования:

2 винтовые компрессорные установки;
1 адсорбционный осушитель холодной регенерации;
Комплект магистральных фильтров и сепараторов-влагоотделителей;
Система управления ТЕКОН;
Комплект арматуры и трубопроводной обвязки станции (в т. ч. воздухосборников);
Блок-контейнер со всеми инженерными системами;
2 воздухосборника объемом 10 м³.

Россия, Амурская область, Свободный

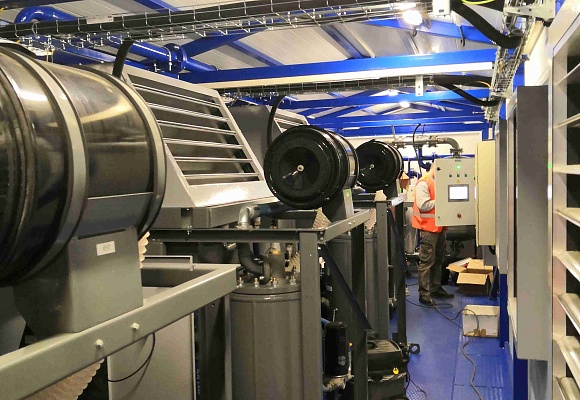

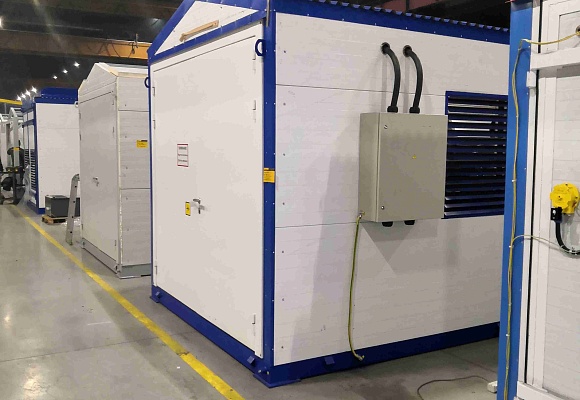

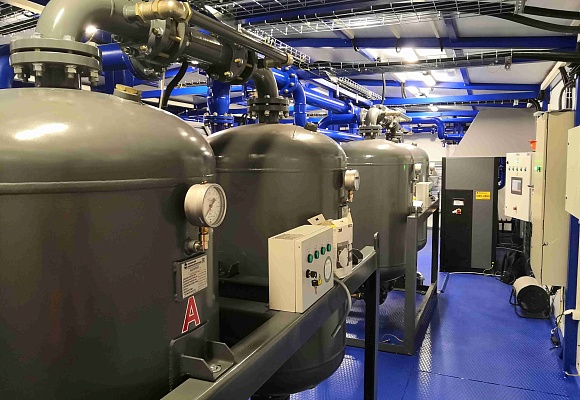

АО «Концерн Росэнергоатом» — Курская АЭС

2020

Россия, Курск

Блочно-модульная компрессорная станция сжатого воздуха №1.

Параметры станции №1:

Среда — воздух;
Давление на выходе — 1,0 МПа (и);
Суммарный расход — 2142 Нм³/ч;
Кол-во компрессоров — 3 шт.;
Мощность электродвигателя — 90 кВт.

Состав оборудования станции №1:

3 винтовые компрессорные установки;
1 рефрижераторный осушитель;
1 адсорбционный осушитель холодной регенерации;
Комплект магистральных фильтров и сепараторов-влагоотделителей;
Система управления;
Блок-контейнер со всеми инженерными системами.

Блочно-модульная компрессорная станция сжатого воздуха №2.

Параметры станции №2:

Среда — воздух;
Давление на выходе — 0,6 МПа (и);
Суммарный расход — 5100 Нм³/ч;
Кол-во компрессоров — 5 шт.;
Мощность электродвигателя — 110 кВт.

Состав оборудования станции №2:

5 винтовых компрессорных установок;
2 рефрижераторных осушителя;
2 адсорбционных осушителя холодной регенерации;
Комплект магистральных фильтров и сепараторов-влагоотделителей;
Система управления;
Блок-контейнер со всеми инженерными системами.

Россия, Курск

ООО «Газпром энергохолдинг» — Грозненская ТЭС

2019

Россия, Чеченская Республика, Грозный

Компрессорная станция сжатого воздуха.

Параметры:

Среда — воздух;
Давление на выходе — 1,0 МПа (и);
Суммарный расход — 2000 Нм³/ч;
Кол-во компрессоров — 3 шт. (2 раб. + 1 рез.);
Мощность электродвигателя — 110 кВт.

Состав оборудования:

3 винтовые компрессорные установки;
2 адсорбционных осушителя горячей регенерации;
Комплект магистральных фильтров и сепараторов-влагоотделителей;
Система управления;
2 воздухосборника объемом 4 м³.

Россия, Чеченская Республика, Грозный

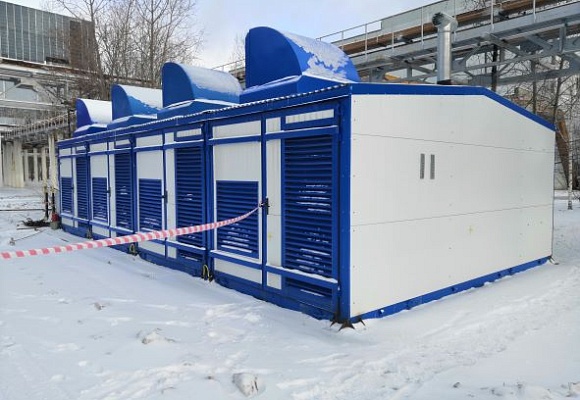

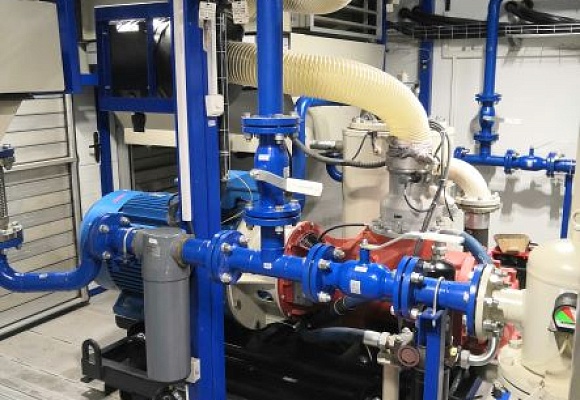

ПАО «Юнипро» — Сургутская ГРЭС-2

2018

Россия, Ханты-Мансийский автономный округ, Сургут

Блочно-модульная компрессорная станция сжатого воздуха.

Параметры:

Среда — воздух;
Давление на выходе — 0,8 МПа (и);
Суммарный расход — 5760 Нм³/ч;
Кол-во компрессоров — 4 шт.;
Мощность электродвигателя — 132 кВт.

Состав оборудования:

4 винтовые компрессорные установки;
4 адсорбционных осушителя холодной регенерации;
Комплект магистральных фильтров и сепараторов-влагоотделителей;
Система управления;
Комплект арматуры и трубопроводной обвязки станции (в т. ч. воздухосборников);
Блок-контейнер со всеми инженерными системами.

Россия, Ханты-Мансийский автономный округ, Сургут

АО «Татэнерго» — Казанская ТЭЦ-1

2018

Россия, Республика Татарстан, Казань

Компрессорная станция инструментального воздуха и азота.

Состав оборудования:

4 винтовые компрессорные установки;
2 адсорбционных осушителя холодной регенерации;
Комплект магистральных фильтров и сепараторов-влагоотделителей;
2 угольных адсорбера;
2 генератора азота мембранного типа;
Система управления;
Комплект арматуры и трубопроводной обвязки станции (в т. ч. воздухосборников);
Воздухосборник объемом 6,3 м³;
Ресивер азота объемом 10 м³.

Россия, Республика Татарстан, Казань

ПАО «РусГидро» — Сахалинская ГРЭС-2

2017

Россия, Сахалинская область, Южно-Сахалинск

Блочно-модульная компрессорная станция сжатого воздуха.

Состав оборудования:

4 винтовые компрессорные установки;
2 адсорбционных осушителя горячей регенерации;
Комплект магистральных фильтров и сепараторов-влагоотделителей;
Система управления;
Комплект арматуры и трубопроводной обвязки станции (в т. ч. воздухосборников);
Блок-контейнер со всеми инженерными системами;
2 воздухосборника объемом 10 м³.

Россия, Сахалинская область, Южно-Сахалинск

АО «РАО ЭС Востока» — Якутская ГРЭС-2

2016

Россия, Якутск

Компрессорная станция инструментального воздуха и азота в контейнерном исполнении (со всеми необходимыми инженерными системами, а также с трубной обвязкой внутри контейнера).

Состав оборудования:

2 винтовые компрессорные установки;
Адсорбционный осушитель холодной регенерации;
Комплект магистральных фильтров и сепараторов-влагоотделителей;
Угольный адсорбер;
Генератор азота мембранного типа;
Система управления;
Комплект арматуры и трубопроводной обвязки станции (в т. ч. воздухосборников);
Блок-контейнер со всеми инженерными системами;
2 воздухосборника объемом 6,3 м³.

Россия, Якутск

ПАО «Интер РАО» — Верхнетагильская ГРЭС

2015

Россия, Свердловская область, Верхний Тагил

Состав оборудования:

2 винтовые компрессорные установки;
Адсорбционный осушитель холодной регенерации;
Комплект магистральных фильтров и сепараторов-влагоотделителей;
Угольный адсорбер;
Генератор азота мембранного типа;
Система управления;
Комплект арматуры и трубопроводной обвязки станции (в т. ч. воздухосборников);
Блок-контейнер со всеми инженерными системами;
2 воздухосборника объемом 6,3 м³.

Россия, Свердловская область, Верхний Тагил
