Пункты подготовки газа (БППГ, ППГ)
в стационарном или блочно-модульном исполнении с полной адаптацией под параметры объекта и условия эксплуатации
>30
реализованных проектов
Смотреть все проекты
Комплексные системы ППГ
Одним из ключевых направлений деятельности компании «Глобалтехэкспорт» является разработка, производство и поставка комплексных систем подготовки природного газа, а также узлов высокой заводской готовности для объектов энергетики, газораспределения и промышленности.
Возможна подготовка газа на промыслах для его дальнейшей транспортировки, утилизация попутного нефтяного газа, подготовка и переработка газа на нефте — и газоперерабатывающих заводах.
Что мы предлагаем:
2
Автоматические газораспределительные станции (АГРС)
для надежного распределения и регулирования подачи газа
3
Газорегуляторные пункты (ГРП, ПРГ)
обеспечение стабильного давления и безопасной эксплуатации
4
Блоки отключающей арматуры (БОА)
оперативное перекрытие потоков газа в аварийных и технологических режимах
5
Блоки очистки и учета газа (БОиУ)
комплексная подготовка и контроль параметров газа
Комплексные системы ППГ
Одним из ключевых направлений деятельности компании «Глобалтехэкспорт» является разработка, производство и поставка комплексных систем подготовки природного газа, а также узлов высокой заводской готовности для объектов энергетики, газораспределения и промышленности.
Наши преимущесва:
- Собственное производство полного цикла
- Индивидуальное проектирование
- Соответствие нормативам СТО Газпром, ГОСТ, ТР ТС и тд.
- Высокая степень заводской готовности
- Опыт реализованных проектов
Функциональные возможности наших систем:
Подготовка газа до норм СТО Газпром 089-2010, ГОСТ и отраслевых стандартов
многоступенчатая система очистки (грубая и тонкая) с применением сепараторов, фильтров-сепараторов и коалесцеров
Удаление жидких включений и твердых частиц
использование высокоэффективных фильтров-сепараторов и картриджных фильтров
Поддержание заданных параметров давления и температуры
узлы редуцирования (УРДГ, ГРУ) в сочетании с узлами подогрева газа (УПГ) на базе современных теплообменников
Коммерческий и технологический учет газа
узлы учета газа (УУГ, УТУГ, УКУГ) с применением турбинных, вихревых и ультразвуковых расходомеров
Профессионализм и экспертиза
Наша команда — это высококвалифицированные специалисты с многолетним опытом работы в области подготовки и транспортировки природного газа. Профессионализм инженеров позволяет выполнять детальные гидравлические, теплотехнические и технологические расчёты с высокой степенью точности, что обеспечивает корректный подбор оборудования и стабильную работу систем.
- Высокая точность расчетов
- Экспертиза в области АСУ ТП
- Комплексная гарантия
Решения
Реализованные проекты в России

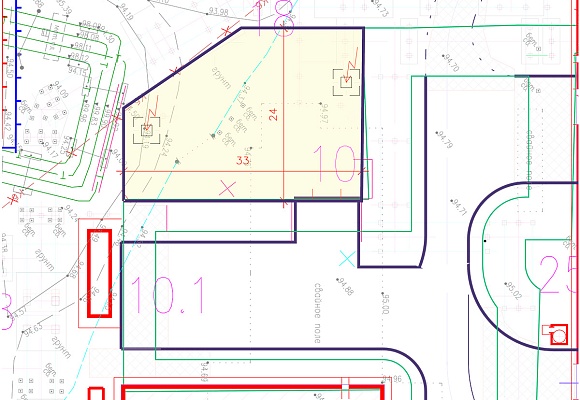

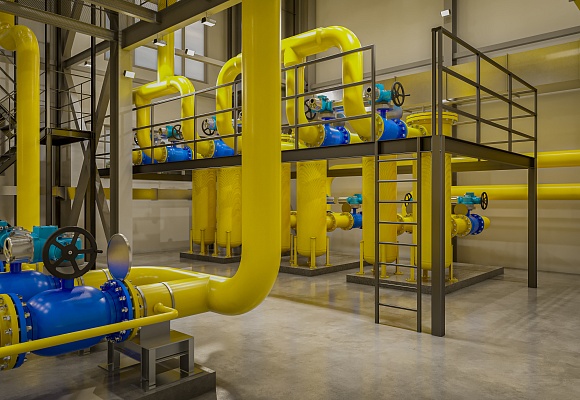

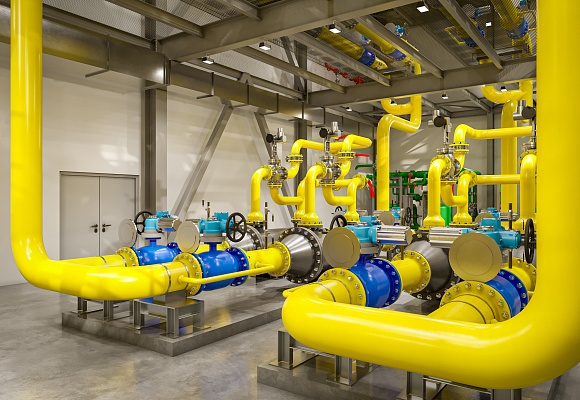

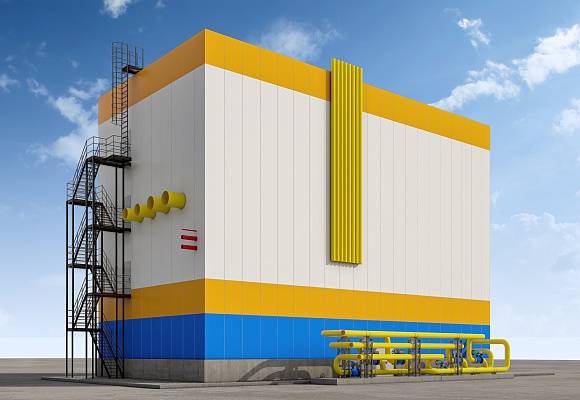

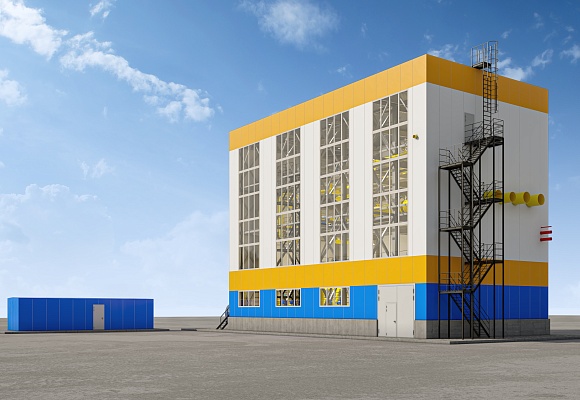

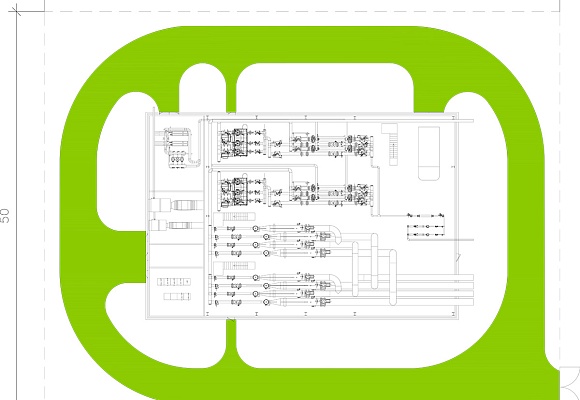

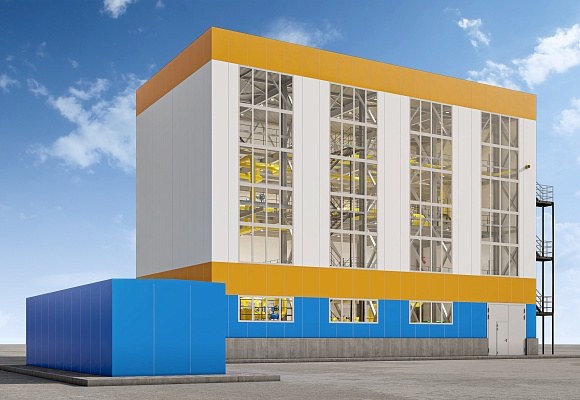

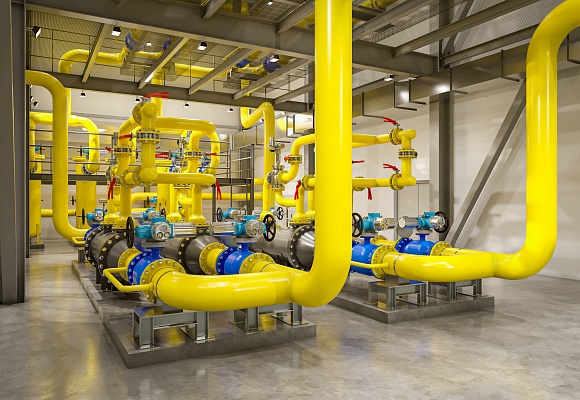

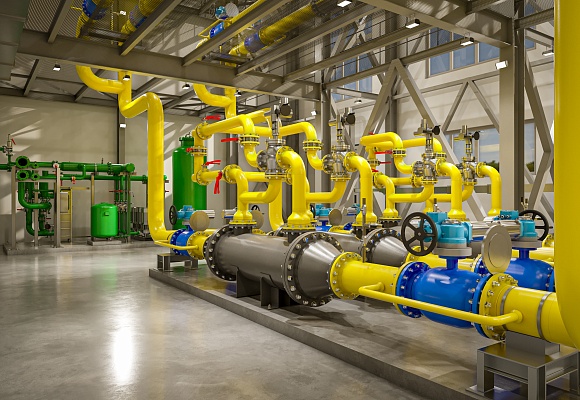

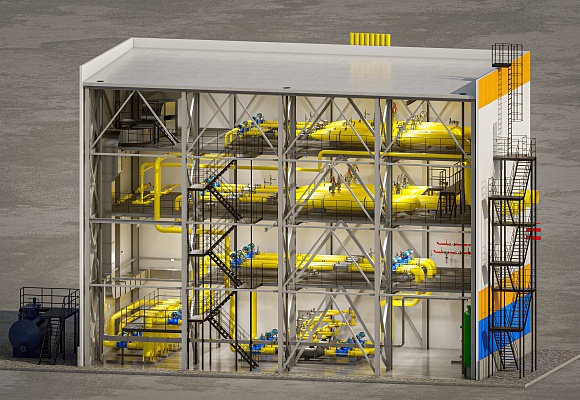

АО «Институт Теплоэлектропроект» — Якутская ГРЭС-2
Многоярусный Пункт Редуцирования Газа в составе системы газоснабжения.
Параметры:
- Сжимаемая среда — природный газ;
- Рабочее давление на входе — 1,66…1,9 МПа (и);
- Рабочее давление на выходе — 0,2…0,3 МПа (и);
- Температура газа на входе — -34…+50 °С;
- Температура газа на выходе — -10…+60 °С;
- Производительность — 108 000 Нм3/ч.
Россия, Якутск

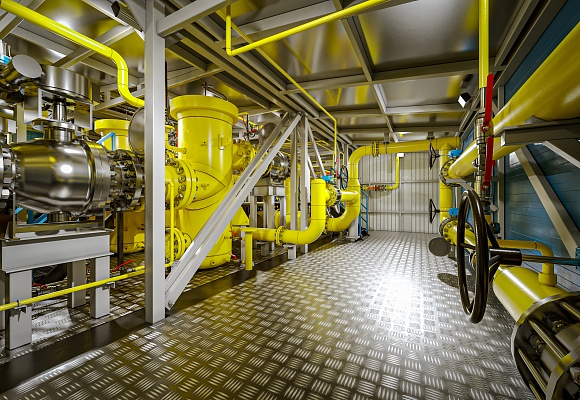

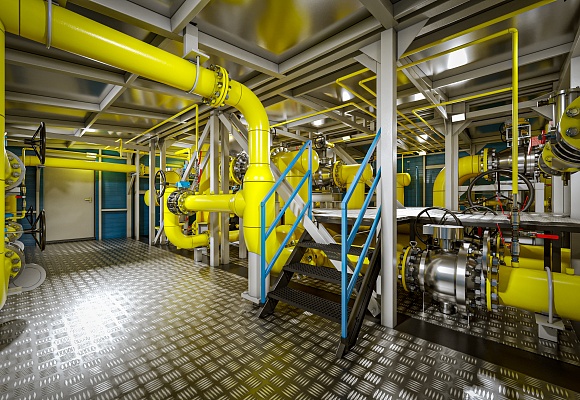

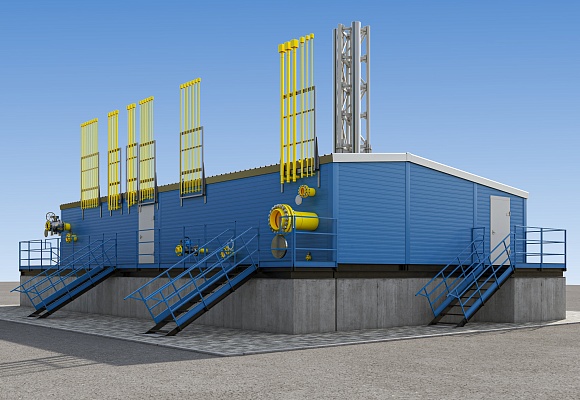

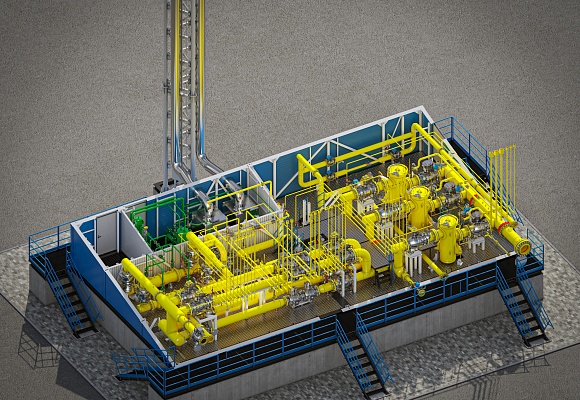

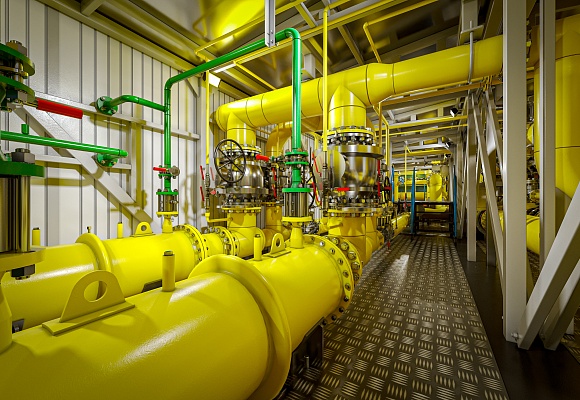

АО «Интертехэлектро» — Черногорская ТЭЦ
Пункт Подготовки Газа (ППГ), совмещенный с Газорегуляторным Пунктом (ГРП).
Параметры:
- Производительность — 85 000 Нм³/ч;
- Расчетное давление оборудования и трубопроводов газа ППГ — 5,4 МПа (и);
- Давление газа на входе — 0,56…1,66 МПа (и);
- Температура газа на входе — от -27 °C до +35 °C;
- Расход газа на узел редуцирования — 900...16 700 Нм³/ч;
- Отборы на перспективных потребителей — 10 000 Нм³/ч.
Состав оборудования:
- Блок-модули ППГ и ГРП в полной заводской готовности со всеми необходимыми технологическими и инженерными системами, включая системы электроотопления, вентиляции, освещения, внутреннего электроснабжения, заземления, контроля загазованности, охранную сигнализацию, пожарную сигнализацию; грузоподъемные устройства, площадки обслуживания и лестницы;
- ГРП, включая узел стабилизации давления, узел редуцирования газа для резервных водогрейных котлов и перспективных потребителей металлургического передела;
- Бак газового конденсата, включая теплоизоляцию, электрообогрев, площадки обслуживания и лестницы;
- Шкафное оборудование;
- САУ на базе контроллера REGUL R500.
Россия, Красноярский край, Норильск

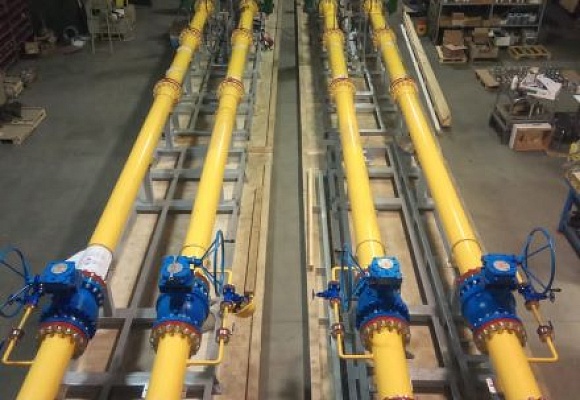

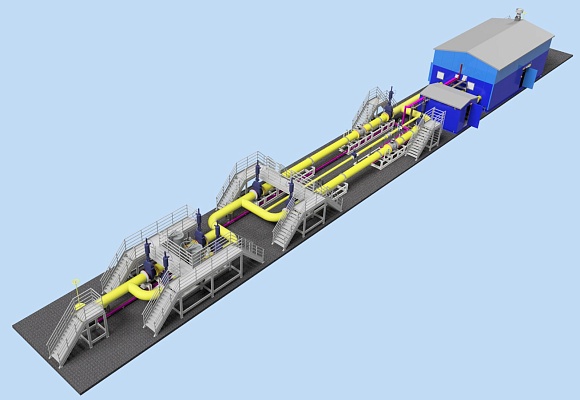

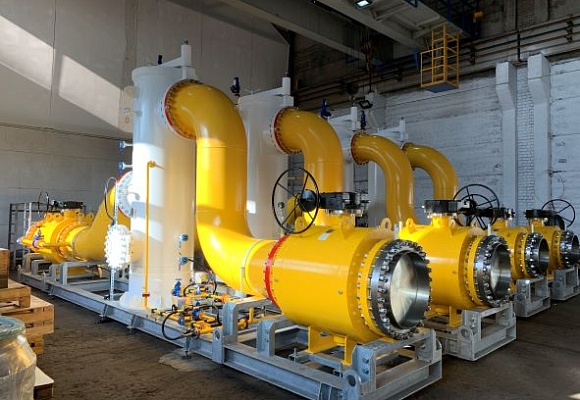

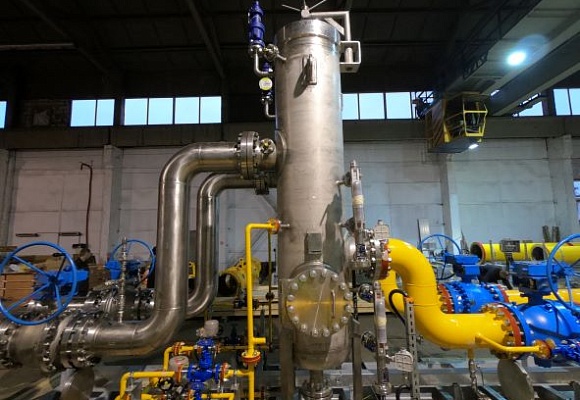

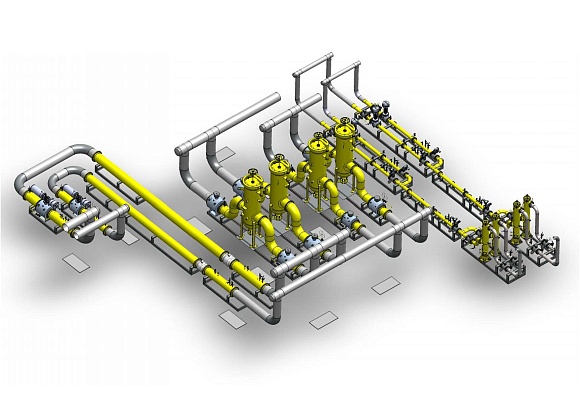

ТАИФ — ТЭЦ Нижнекамскнефтехим
Газорегуляторный пункт блочный предназначен для очистки от механических примесей, коммерческого учета и регулирования давления природного газа ГРПБ-2а.
Параметры:
- Проектный расход: до 200 000 Нм3/ч;
- Рабочее давление на входе: до 12 бар (и);
- Рабочее давление на выходе: 6 бар (и).
- Две линии очистки природного газа DN500 PN16;
- Три линии коммерческого учета природного газа на базе УЗПР DN500 PN16 + линия малого расхода газа на базе ротационного расходомера DN200 PN16;
- Три линии редуцирования давления газа на энергетические котлы DN400 PN16 -> DN500 PN16 на базе регуляторов давления газа пилотного типа компании Samson AG.
Россия, Республика Татарстан, Нижнекамск

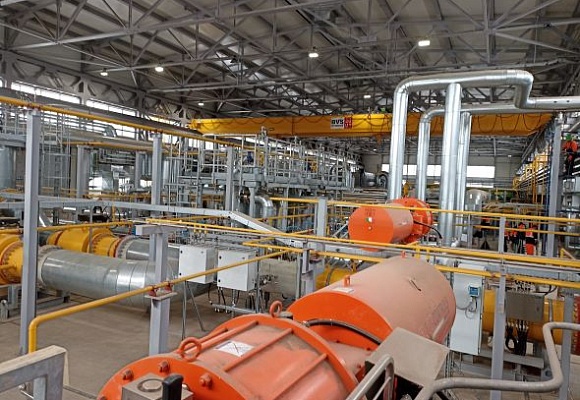

ТАИФ — ТЭЦ Нижнекамскнефтехим
Пункт подготовки природного газа, сингаза и смешанного газа для подачи на газовую турбину (ППГ).
Параметры:
Параметры:
- Среда — природный газ / сингаз / смешанный газ;
- Давление на входе (природный газ) — от 0,6 до 1,2 МПа (и);
- Давление на входе (сингаз) — от 0,28 до 0,35 МПа (и);
- Давление на выходе (смешанный газ) — 2,7-2,8 МПа (и);
- Суммарный расход (природный газ) — 106 200 Нм3/ч;
- Суммарный расход (смешанный газ) — 124 400 Нм3/ч.
- Блок аварийного перекрытия (ESD) природного газа DN600 PN16;
- Блок аварийного перекрытия (ESD) сингаза DN700 PN16 с блоком аналитики.
Россия, Республика Татарстан, Нижнекамск

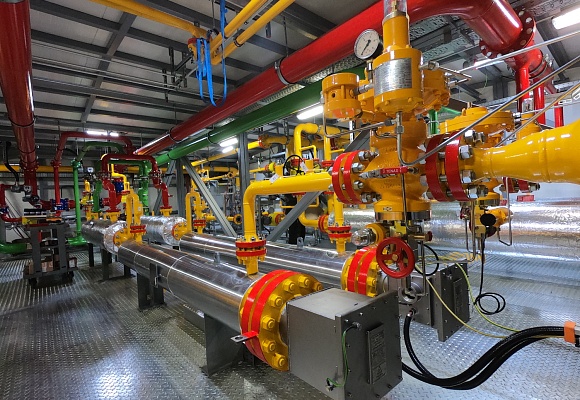

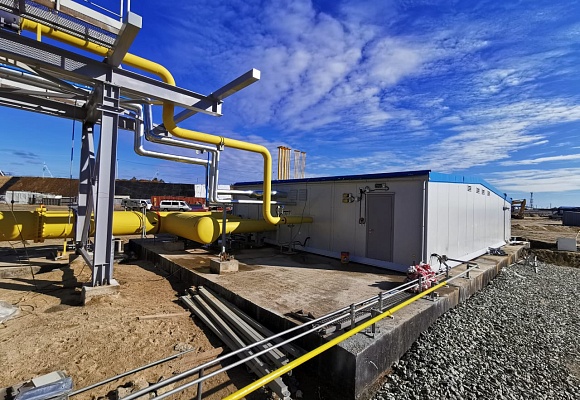

ООО «Газпром переработка Благовещенск» — Амурский ГПЗ
Пункт редуцирования газа (ПРГ).
Параметры:
Параметры:
- Среда — природный газ;
- Давление на входе — до 9,8 МПа (и);
- Давление на выходе на ПОК — 0,15 МПа (и);
- Давление на выходе на энергетические котлы — 0,15 МПа (и);
- Суммарный расход — 69 000 Нм3/ч.
- 3 линии очистки газа DN100 PN100;
- 3 линии коммерческого учета газа DN100 PN100;
- 3 линии подогрева газа на энергетические котлы DN100 PN100;
- 2 линии редуцирования и электрического подогрева газа на ПОК DN50 PN100 / DN200 PN16;
- 3 линии редуцирования газа на энергетические котлы DN100 PN100 / DN500 PN16.
Россия, Амурская область, Свободный

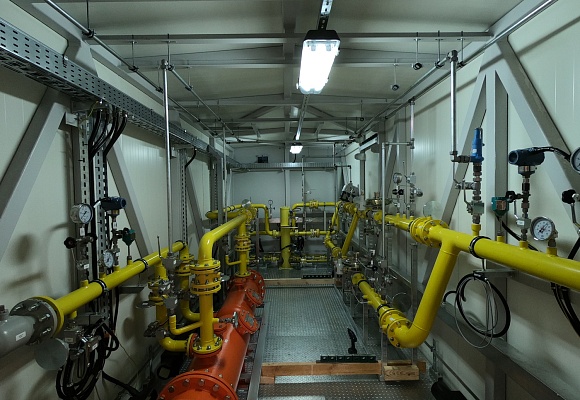

АО «Ямалкоммунэнерго»
Блок подготовки топливного газа (БПТГ).
Параметры:
Параметры:
- Среда — природный газ;
- Давление на входе — 0,6…1,2 МПа (и);
- Суммарный расход — 3100 Нм3/ч.
- 2 линии электрического подогрева газа взрывозащищенного исполнения;
- 2 линии очистки газа на базе фильтров-сепараторов;
- 1 линия коммерческого учета газа с байпасной линией на базе ультразвуковых счетчиков Flowsic;
- 2 линии редуцирования давления газа;
- Блок-контейнер с инженерными системами, системами загазованности и пожаротушения.
Россия, Ямало-Ненецкий автономный округ, село Красноселькуп

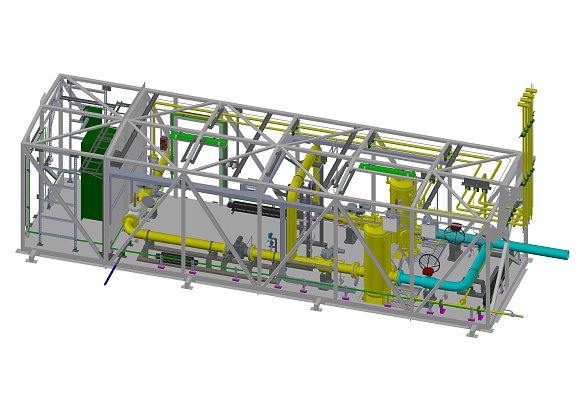

ТЭЦ юг России — Севастополь
Два блока отключающей арматуры (БОА) перед ГТУ.
Параметры:
Параметры:
- Среда — природный газ;
- Давление газа — до 4,0 МПа (и);
- Суммарный расход — 60 000 Нм3/ч;
- Температура газа — до +60 °С.
- 1 линия перекрытия потока газа на базе быстродействующего ПЗК DN200 PN40;
- 1 линия технологического учета газа DN200 PN40;
- 3 линии тонкой очистки природного газа DN200 PN40 с выходом из нержавеющей стали.
Россия, Краснодарский край, Темрюкский район, станица Тамань

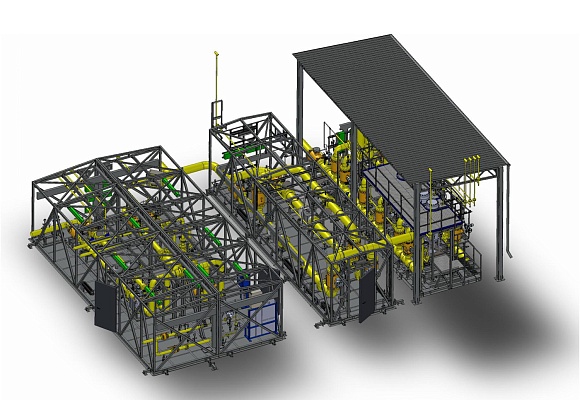

ПАО «Интер РАО» — Талаховская ТЭЦ
Газорегуляторный пункт (ГРП).
Параметры:
Параметры:
- Среда — природный газ;
- Давление на входе — до 6,3 МПа (и);
- Давление на выходе на котельную — 0,06 МПа (и);
- Суммарный расход — 2800 Нм3/ч.
- 2 линии очистки и технологического учета газа DN65 PN63;
- 2 линии редуцирования давления газа DN65/DN100 PN63/PN16;
- Оборудование размещено в технологическом контейнере с автоматической автономной системой обогрева.
Россия, Калининград

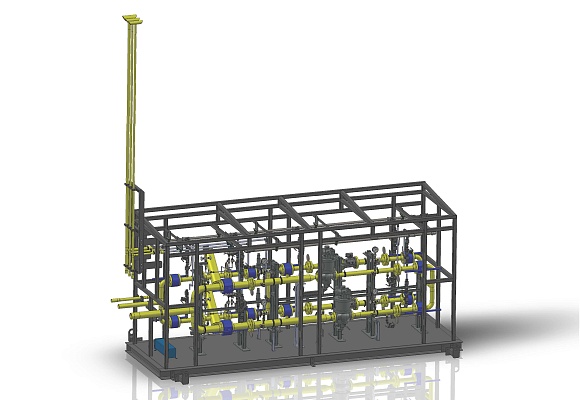

ПАО «Интер РАО» — Маяковская ТЭЦ
Газорегуляторный пункт (ГРП).
Параметры:
Параметры:
- Среда — природный газ;
- Давление на входе — до 1,6 МПа (и);
- Давление на выходе на котельную — 0,06 МПа (и);
- Суммарный расход — 2800 Нм3/ч.
- 2 линии очистки и технологического учета газа DN65 PN16;
- 2 линии редуцирования давления газа DN65/DN100 PN63/PN16;
- Оборудование размещено в технологическом контейнере с автоматической автономной системой обогрева.
Россия, Калининград
ПАО «Интер РАО» — Маяковская ТЭЦ
Блочный пункт подготовки газа (БППГ).
Параметры:
Параметры:
- Среда — природный газ;
- Давление на входе — до 1,6 МПа (и);
- Суммарный расход — 53 000 Нм3/ч.
- 3 линии грубой и 3 линии тонкой очистки газа DN200 PN16 на базе картриджных фильтров;
- 3 линии грубой и 3 линии тонкой очистки газа DN200 PN16 на базе фильтров-сепараторов;
- 2 линии коммерческого учета газа DN300 PN16 с байпасной линией (для Z-контроля КМХ) на базе ультразвуковых счетчиков Flowsic600-XT с потоковым хроматографом Siemens Microsam и анализатором точки росы.
Россия, Калининград
ПАО «Интер РАО» — Талаховская ТЭЦ
Блочный пункт подготовки газа (БППГ).
Параметры:
Параметры:
- Среда — природный газ;
- Давление на входе — до 6,3 МПа (и);
- Суммарный расход — 53 000 Нм3/ч.
- 3 линии грубой и 3 линии тонкой очистки газа DN200 PN63 на базе картриджных фильтров;
- 2 линии коммерческого учета газа DN300 PN63 с байпасной линией (для Z-контроля КМХ) на базе ультразвуковых счетчиков Flowsic600-XT с потоковым хроматографом Siemens Microsam и анализатором точки росы;
- 2 линии подогрева газа на базе кожухотрубчатых теплообменников и 2 линии стабилизации давления DN200 PN40.
Россия, Калининград
ТЭЦ юг России — Симферополь
Два блока отключающей арматуры (БОА) перед ГТУ.
Параметры:
Параметры:
- Среда — природный газ;
- Давление газа — до 4,0 МПа (и);
- Суммарный расход — 60 000 Нм3/ч;
- Температура газа — до +60 °С.
- 1 линия перекрытия потока газа на базе быстродействующего ПЗК DN200 PN40;
- 1 линия технологического учета газа DN200 PN40;
- 3 линии тонкой очистки природного газа DN200 PN40 с выходом из нержавеющей стали.
Россия, Краснодарский край, Темрюкский район, станица Тамань

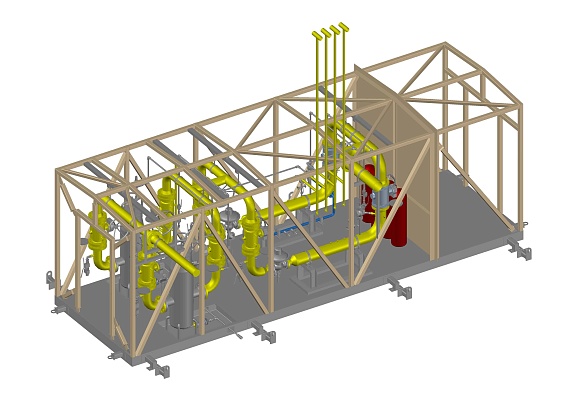

ООО «РН-Сахалинморнефтегаз»
Блок регулирования газа (БРГ).
Параметры:
Параметры:
- Среда — природный газ;
- Давление на входе — 1,2...6,3 МПа (и);
- Давление на выходе — 0,9 МПа (и);
- Суммарный расход — 18 000 Нм3/ч.
- 2 линии тонкой очистки газа DN200 PN63;
- 2 линии редуцирования давления газа DN200/DN250 PN63/PN16;
- Оборудование размещено в технологическом контейнере со всеми инженерными системами.
Россия, Сахалинская область, Южно-Сахалинск

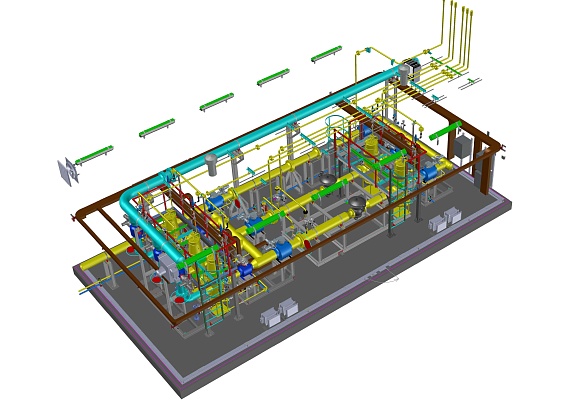

ПАО «Интер РАО» — Верхнетагильская ГРЭС
Крановый переключающий узел.
Россия, Свердловская область, Верхний Тагил

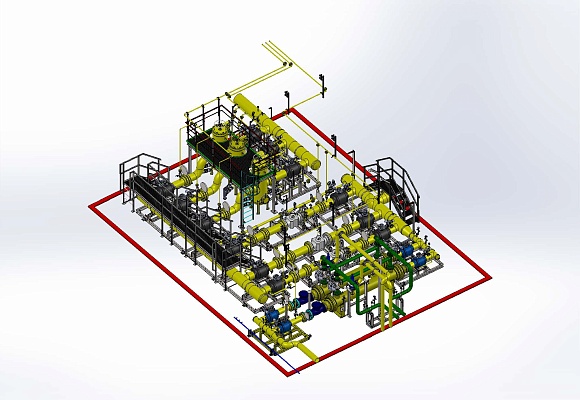

ПАО «Интер РАО» — Верхнетагильская ГРЭС
Блок очистки и учета газа (БОиУ) с блоком переключающей арматуры.
Параметры:
Параметры:
- Среда — природный газ;
- Давление на входе — до 6,3 МПа (и);
- Давление на выходе — до 4,0 МПа (и);
- Суммарный расход — 350 000 Нм3/ч.
- 2 линии переключающей арматуры DN500 PN63;
- 3 линии фильтрации DN350 PN63;
- 3 линии коммерческого учета газа DN350 PN63, включая линию малого расхода DN100 PN63 с потоковым хроматографом и анализом точки росы;
- 2 линии подогрева газа DN250 PN63.
Россия, Свердловская область, Верхний Тагил
ПАО «Интер РАО» — Верхнетагильская ГРЭС
Блок отсекающей арматуры (БОА) в блочно-модульном исполнении.
Параметры:
Параметры:
- Среда — природный газ;
- Давление на входе — до 4,0 МПа (и);
- Давление на выходе на ГТУ — от 2,7 до 3,0 МПа (и);
- Суммарный расход — 100 000 Нм3/ч.
- 2 линии стабилизации давления DN250/DN300 PN63 на базе регуляторов давления пилотного типа;
- 3 линии тонкой очистки газа перед ГТУ DN200 PN63 с выходом из нержавеющей стали.
Россия, Свердловская область, Верхний Тагил

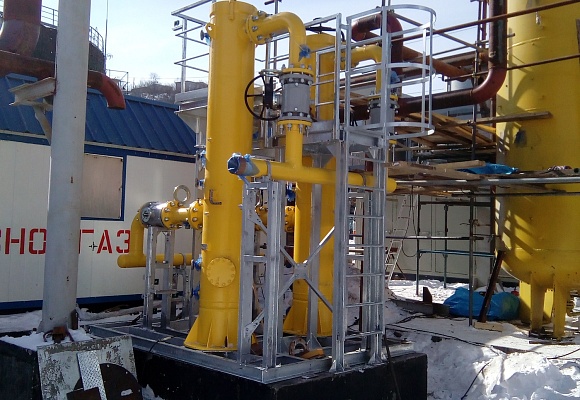

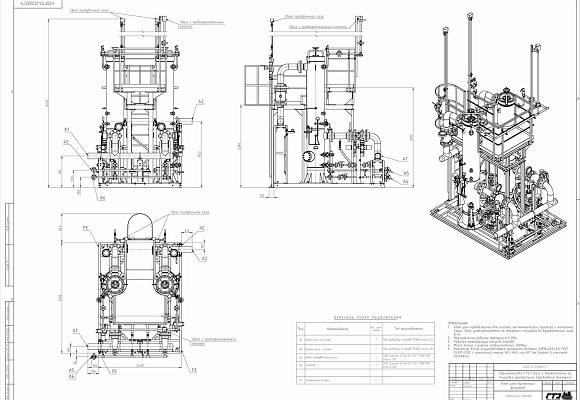

ПАО «РусГидро» — АО «ДГК» — Восточная ТЭЦ
Дуплексные фильтры-коалесцеры (тонкой очистки) перед подачей газа на ГТУ.
Параметры:
Параметры:
- Среда — природный газ;
- Давление газа — 4,65...6,3 МПа (и);
- Проектный расход — 36 000 Нм3/ч;
- Температура газа — до +80 °С.
- 2 линии тонкой очистки природного газа на базе фильтров-коалесцеров DN150 PN63 с обвязкой оборудования трубопроводами и арматурой из нержавеющей стали;
- Опорные конструкции, площадки обслуживания;
- Кабельная разводка до клеммных коробок.
Россия, Приморский край, Владивосток
АО «РАО ЭС Востока» — Восточная ТЭЦ (ГТУ ТЭЦ на базе ЦПВБ)
Дуплексные фильтры-коалесцеры (тонкой очистки) перед подачей газа на ГТУ.
Параметры:
Параметры:
- Среда — природный газ;
- Давление газа — 4,65...6,3 МПа (и);
- Проектный расход — 36 000 Нм3/ч;
- Температура газа — до +80 °С.
- 2 линии тонкой очистки природного газа на базе фильтров-коалесцеров DN150 PN63 с обвязкой оборудования трубопроводами и арматурой из нержавеющей стали;
- Опорные конструкции, площадки обслуживания;
- Кабельная разводка до клеммных коробок.
Россия, Приморский край, Владивосток
АО «РАО ЭС Востока» — Якутская ГРЭС-2
Поставка газорегуляторного пункта (ГРП).
Параметры:
Параметры:
- Среда — природный газ;
- Давление на входе — до 2,5 МПа (и);
- Давление на выходе на котельную — 0,2 МПа (и);
- Суммарный расход — 35 000 Нм3/ч.
- 2 линии очистки, подогрева и технологического учета газа DN200 PN25;
- 2 линии редуцирования давления газа DN200/DN600 PN25/PN16.
Россия, Якутск

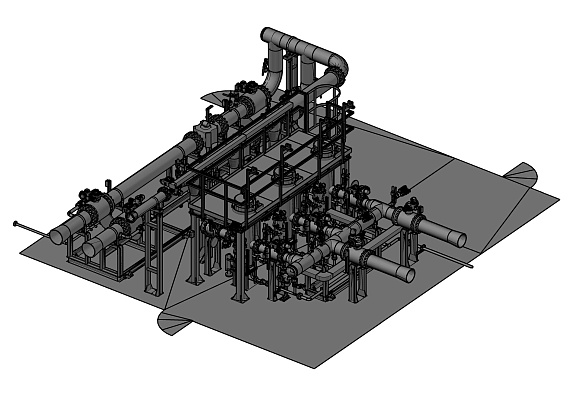

АО «РАО ЭС Востока» — Якутская ГРЭС-2
Пункт подготовки газа (ППГ).
Параметры:
Параметры:
- Среда — природный газ;
- Давление на входе — до 2,5 МПа (и);
- Суммарный расход — 128 000 Нм3/ч.
- 2 линии коммерческого учета газа DN350 PN25 на базе ультразвуковых расходомеров Flowsic600;
- 3 линии тонкой очистки природного газа DN200 PN25 с выходом из нержавеющей стали;
- Наземная теплоизолированная емкость сбора газового конденсата.
Россия, Якутск
ПАО «РусГидро» — Якутская ГРЭС-2
Дуплексные фильтры-коалесцеры пред ГТУ (4 блока).
Параметры:
Параметры:
- Среда — природный газ;
- Давление газа — до 6,3 МПа (и);
- Температура газа — до +110 °С;
- Суммарный расход — 34 000 Нм3/ч.
- 2 линии тонкой очистки природного газа на базе фильтров-коалесцеров DN100 PN63 с обвязкой оборудования трубопроводами и арматурой из нержавеющей стали;
- Опорные конструкции;
- Площадки обслуживания;
- Кабельная разводка до клеммных коробок, импульсная, сбросная, трубная обвязка.
Россия, Якутск
